PREISWERTER SMD SCHWINGQUARZ FÜR ULTRASCHALL GEEIGNET

SCHWINGQUARZ FÜR ULTRASCHALL

Jeder Entwicklungs- und Fertigungsspezialist weiss es! Quarze dürfen nicht per Ultraschall – weder Lötung noch Reinigung – verarbeitet werden! Durch den hochfrequenten Löt- oder Reinigungsprozess werden die Quarzresonatoren beschädigt.

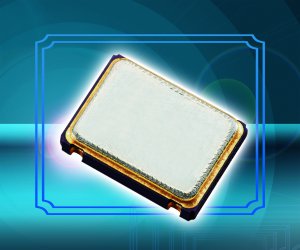

PETERMANN-TECHNIK aus Landsberg am Lech, präsentiert als erster weltweit einen SMD-Quarz im miniaturisierten Keramikgehäuse mit den Abmessungen von 3.2×2.5mm, der speziell für die Verwendung in Applikationen entwickelt wurde, deren Gehäuse per Ultraschall verschlossen werden. Eine Sensation!

Mittlerweile hat sich der SMD-Quarz im 3.2×2.5mm/4pad Gehäuse (Serie SMD03025/4) zum günstigsten miniaturisierten SMD-Quarz im Keramikgehäuse entwickelt. Aus diesem Grunde ist es  nur schlüßig, dass der für die Verarbeitung per Ultraschall geeignete Quarz in dem am meisten nachgefragten 3.2×2.5mm/4pad Gehäuse lieferbar ist.

Der Ultraschall geeignete SMD-Quarz der Serie „SMD03025/4US“ kann per Ultraschall gelötet und gereinigt werden. Dabei ist dieser Quarz, dessen Quarzresonator im Gehäuse über eine spezielle ultraschallfeste Befestigung verfügt, für Ultraschallfrequenzen von 15 kHz, 20kHz, 35kHz und 40kHz ausgelegt.

Der im Frequenzbereich von 12 – 40 MHz lieferbare „SMD03025/4US“ kann mit Frequenztoleranzen bei +25°C ab ±10ppm und mit Temperaturstabilitäten ab ±10ppm über den Temperaturbereich von -20/+70°C ausgeliefert werden. Über den industriellen Temperaturbereich von -40/+85°C beträgt die engste Temperaturstabilität ±15ppm.

Aufgrund des sehr günstigen Preises, ist der in Reinräumen gefertigte ultraschallresistente  Allrounder in allen Applikationen verwendbar, die einen sehr günstigen SMD-Quarz mit exzellenten Parametern und einer ausgezeichneten Langlebigkeit erfordern, wie zum Beispiel im Automotive, Medical, Embedded, Industrial, Commercial, IoT, WIFI, Funk (WLAN, ISM, KNX, ZigBee, Z-Wave, etc.), Consumer, Telecom, etc., Bereich.

Selbstverständlich beinhaltet das Produktspektrum der PETERMANN-TECHNIK auch 32.768 kHz Lösungen (Quarze und Ultra Low Power Oszillatoren).

Ergänzend zu dem sehr umfangreichen Produktspektrum bieten die Spezialisten der PETERMANN-TECHNIK eine fundierte Produktberatung. Bei Bedarf sind auch sehr umfangreiche Schaltungsanalysen/Schaltungsimulationen durch das eigene In-House-Engineering möglich. Dabei werden die Analysen anhand der Normen für Schwingquarze DIN/IEC60444 durchgeführt und beinhalten u.a. Anschwingsicherheitstests (Ermittlung der exakten Anschwingreserve), Ermittlung des Quarzstromes, und viele Tests mehr.

Der sehr umfangreiche Abschlussbericht gibt Aufschluss über die Schaltung und beinhaltet ggf. Anpassungsvorschläge oder es wird die richtige Dimensionierung der zu prüfenden Schaltung bestätigt. Die Serienbetreuung wird in Koordination mit der Engineering-, Einkaufs-, Produktions- und QS-Abteilung des Kunden durchgeführt. Ziel ist es, dem Kunden, durch ein sehr umfangreiches Leistungsspektrum, einen sehr schnellen Time-to-Market ermöglichen zu können.

Weitere Informationen unter:
SMD Quarz 3,2 x 2,5 mm für Ultraschall
SMD Quarz 2,0 x 1,6 mm für Ultraschall
